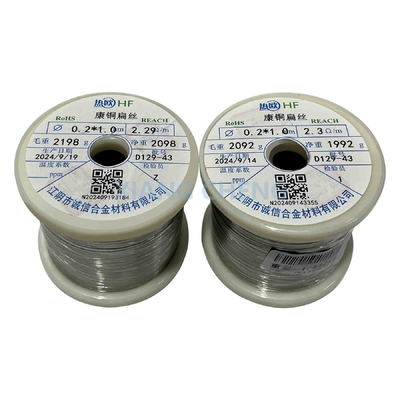

6J40 Constantan Flat Wire για ηλεκτρονική ακριβείας και επιστημονικές εφαρμογές

MOQ:	5 κιλά
τιμή:	--
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι την ημέρα

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Senphus

Αριθμό μοντέλου

6J40/6J40X/6J40P/6J40D

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

διαρκής

Εφαρμογή:

Μεταβλητός αντίστασης και αισθητήρας τάσης

Χρώμα:

Χρυσόλευκο

Πιστοποίηση:

ISO9001

ονομασία προϊόντος:

6J40 Σύρμα Constantan

Δυσκεψία:

80,9 g/mm

Δυνατότητα αντίστασης:

-40~40

Μέγιστο. Εργασιακή περίοδος.:

Επέκταση:

Δυνατότητα τράβηξης:

Επισημαίνω:

Επιστημονικές εφαρμογές

Ηλεκτρονική ακρίβειας Constantan Flat Wire

6J40 Κωνσταντικό επίπεδο σύρμα

Περιγραφή προϊόντων

6J40 Constantan Flat Wire για ηλεκτρονική ακριβείας και επιστημονικές εφαρμογές

Η6J40 Κωνσταντικό επίπεδο σύρμαείναι μια ειδική παραλλαγή τουΚωνσταντίνοςΗ έκδοση αυτή με επίπεδο σύρμα χρησιμοποιείται ειδικά σε εφαρμογές ακριβείας όπως τα θερμοσύνδετα,μετρητές πίεσης, και αντίστατα στοιχεία.

Η6J40 Κωνσταντικό επίπεδο σύρμαείναι ένα ευέλικτο και αξιόπιστο υλικό γνωστό για τηνσταθερή ηλεκτρική αντίσταση,συντελεστής χαμηλής θερμοκρασίας, καιαντοχήΑυτά τα βασικά χαρακτηριστικά το κάνουν κατάλληλο γιαμέτρηση θερμοκρασίας ακριβείας,αντίστασης,μετρητές πίεσης, καιθερμαντικά στοιχείαΕίναι.αντοχή στη διάβρωση,μη μαγνητικές ιδιότητες, καιικανότητα να εκτελείται με συνέπειασε ένα ευρύ φάσμα θερμοκρασιών το καθιστούν ιδανική επιλογή για εφαρμογές υψηλών επιδόσεων σε βιομηχανίες όπωςΗλεκτρονικά,βιομηχανικοί αισθητήρες, καιεπιστημονική οργάνωση.

Χημική σύνθεση

Ονομασία	Κωδικός	Βασική σύνθεση (%)				Σφιχτότητα
Ονομασία	Κωδικός	Κου	Μ	Νι	Αρ	g/mm²
Κωνσταντίνος	6J40	Μπαλ.	1 ~ 2	39~41	- Δεν ξέρω.	8.9

Ιδιότητες

Ονομασία	Κωδικός	Αντίσταση ((20°C) ((μΩm)	Θερμοκρασία αντιστάθμισης (20°C) ((α × 10^-6/°C)	(0~100°C) Θερμικό ηλεκτρομαγνητικό πεδίο έναντι Χαλκού (μv/°C)	Μέγιστη θερμοκρασία λειτουργίας (°C)	Αμήκρυνση (%)	Δυνατότητα τράβηξης ((N/mm)²)
Κωνσταντίνος	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥390

Διάμετρος και ανοχή

Διάμετρος	0.02~0.028	0.032~0.10	0.112~0.28	0.315 ~ 0.50	0.56~1.0	1.06~1.60	1.70~2.12	2.24~3.00	3.15~4.50
Ανεκτικότητα	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Μερικά βασικά χαρακτηριστικά του 6J40 περιλαμβάνουν:

1.Σταθερή ηλεκτρική αντίσταση

6J40 Κωνσταντικό επίπεδο σύρμαέχειυψηλή ηλεκτρική σταθερότηταΑυτό το καθιστά εξαιρετικά αξιόπιστο για χρήση σε εφαρμογές που απαιτούν σταθερή και προβλέψιμη αντίσταση με τον καιρό.

2.Συντελεστής αντοχής σε χαμηλές θερμοκρασίες

Ένα από τα χαρακτηριστικά χαρακτηριστικά του6J40 Κωνσταντάνείναι ησυντελεστής αντίστασης χαμηλής θερμοκρασίαςΑυτό είναι ζωτικής σημασίας για εφαρμογές όπωςθερμοσύνδεσμοι ακριβείας, όπου απαιτούνται ακριβείς και σταθερές μετρήσεις παρά τις μεταβολές της θερμοκρασίας του περιβάλλοντος.

3.Σύνθεση κράματος ( χαλκό-νικέλιο)

Η6J40Η παραλλαγή αποτελείται από περίπου55% χαλκόκαι45% νικέλιοΗ συγκεκριμένη αυτή σύνθεση προσφέρειισορροπημένος συνδυασμός ηλεκτρικής αγωγιμότηταςκαιμηχανική αντοχή, καθιστώντας το κατάλληλο για μακροχρόνιες και υψηλής απόδοσης εφαρμογές.

4.Εξαιρετική αντοχή στη διάβρωση

6J40 Κωνσταντάνπροσφορέςκαλή αντοχή στη διάβρωσηΤο υλικό αυτό είναι ιδιαίτερα χρήσιμο για βιομηχανικές και εξωτερικές εφαρμογές.

5.Θερμοηλεκτρικές ιδιότητες (για θερμοσύντομα)

Το κράμα έχει εξαιρετικήθερμοηλεκτρικές ιδιότητεςΓι'αυτό και...6J40 Κωνσταντικό επίπεδο σύρμαχρησιμοποιείται ευρέως στηνΘερμοσύνδεσμοιΌταν συνδυάζεται με άλλο μέταλλο (όπωςΚρομέλ), παράγει μια μετρήσιμη τάση με βάση τη διαφορά θερμοκρασίας μεταξύ των δύο μετάλλων, καθιστώντας το ιδανικό για ακριβήμέτρηση θερμοκρασίας.

6.Μηχανολογική Ανθεκτικότητα και Δυνατότητα

6J40 Σύρμα Constantanείναι ανθεκτικό στη μηχανική φθορά, γεγονός που το καθιστά κατάλληλο για εφαρμογές που απαιτούν αξιόπιστη μακροχρόνια απόδοση, όπωςαντίστασης,μετρητές πίεσης, καιηλεκτρικές επαφές.

7.Δυνατότητα και διαμόρφωση

Το σύρμα είναι σχετικάΔικτύωσηκαι μπορεί εύκολα να τραβηχτεί σε λεπτές ράβδους ή να σχηματιστεί σε επίπεδα σχήματα σύρματος χωρίς να διακυβεύεται η δομική ακεραιότητά του.Αυτό το καθιστά εύκολο να χρησιμοποιηθεί σε εφαρμογές όπου το σύρμα πρέπει να διαμορφωθεί ή να τυλιχθεί, όπωςαντίστασης ακριβείαςήθερμαντικά στοιχεία.

8.Μη μαγνητικά

6J40 Κωνσταντάνείναιμη μαγνητικάυλικό, το οποίο αποτελεί σημαντικό χαρακτηριστικό όταν χρησιμοποιείται σε περιβάλλοντα όπου οι μαγνητικές παρεμβολές θα μπορούσαν να επηρεάσουν τις επιδόσεις, όπωςευαίσθητο ηλεκτρονικό εξοπλισμόήόργανα.

9.Υψηλή ακρίβεια

Λόγω των σταθερών ηλεκτρικών του ιδιοτήτων και του χαμηλού συντελεστή θερμοκρασίας,6J40 Κωνσταντικό επίπεδο σύρμαχρησιμοποιείται σε εφαρμογές υψηλής ακρίβειας όπωςαντίστασης,κυψέλες φορτίου, καιμετρητές πίεσηςΤο καλώδιο εξασφαλίζειακριβείς ενδείξειςκαισταθερή απόδοσηΜε την πάροδο του χρόνου.

10.Ευρύ εύρος θερμοκρασίας

6J40 Κωνσταντικό επίπεδο σύρμαμπορεί να λειτουργεί σε ευρύ εύρος θερμοκρασιών, συνήθως από-200°C έως 250°C(ή υψηλότερη, ανάλογα με την ειδική εφαρμογή), καθιστώντας το κατάλληλο τόσο για περιβάλλον χαμηλής θερμοκρασίας όσο και υψηλής θερμοκρασίας.

Εφαρμογές:

Θερμοσύνδεσμοι: Χρησιμοποιείται ευρέως σε βιομηχανικούς αισθητήρες θερμοκρασίας.
ΑντίστασηςΓια την ακρίβεια:αντίστασηςσε ευαίσθητα κυκλώματα.
Μετρητές ελαστικότητας: Για τη μέτρηση της πίεσης και της δύναμης στις δομικές δοκιμές.
Θερματικά στοιχεία: Σε εφαρμογές που απαιτούν υψηλή αντίσταση και παραγωγή θερμότητας.
Κύτταρα φόρτωσης: Στα συστήματα ζύγισης όπου απαιτείται ακριβής μέτρηση της δύναμης.

Constantan (6J40) Τεχνικά δεδομένα συρμάτων

Διάγραμμα	Περιοχή διατομής ((m2)	Βάρος/m (g/m)	Αντίσταση/m σε θερμοκρασία 20°C ((Ω/m)	Διάγραμμα	Περιοχή διατομής ((m2)	Βάρος/m (g/m)	Αντίσταση/m σε θερμοκρασία 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Αξία σταθερής αντίστασης λωρίδας (Ω/m)

Διάμετρο Δάχος	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Πίνακας από συρματόπλεγμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Ονομαστική αξία ((mm)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
