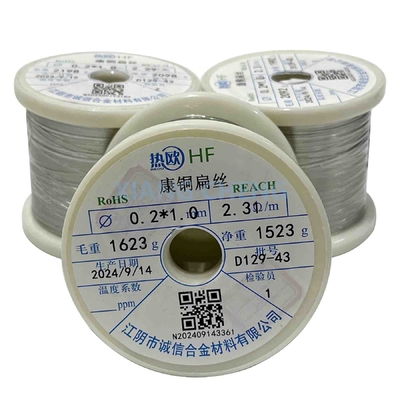

6J40 Constantan flat wire για ακριβή μέτρηση θερμοκρασίας και επιστημονικές εφαρμογές

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι την ημέρα

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

6J40/6J40X/6J40P/6J40D

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

Κωνσταντικό επίπεδο σύρμα

Εφαρμογή:

Μεταβλητός αντίστασης και αισθητήρας τάσης

Χρώμα:

Χρυσόλευκο

Ονομασία προϊόντος:

6J40 Σύρμα Constantan

Δυσκεψία:

80,9 g/mm

Δυνατότητα αντίστασης:

-40~40

Μέγιστο. Εργασιακή περίοδος.:

Επέκταση:

Δυνατότητα τράβηξης:

Επισημαίνω:

Μέτρηση θερμοκρασίας με ακρίβεια Constantan Flat Wire

Επιστημονικές εφαρμογές

6J40 Κωνσταντικό επίπεδο σύρμα

Περιγραφή προϊόντων

Σύρμα αντίστασης ακριβείας 6J40 Constantan Flat Wire για ακριβή μέτρηση θερμοκρασίας και επιστημονικές εφαρμογές

Το επίπεδο σύρμα Constantan 6J40 είναι μια εξειδικευμένη μορφή Constantan, ένα κράμα χαλκού-νικελίου που χρησιμοποιείται κυρίως σε ηλεκτρικές εφαρμογές υψηλής ακρίβειας, όπως θερμοσύντομα, αντίστασης και μετρητές πίεσης.Η ονομασία 6J40 αναφέρεται σε μια συγκεκριμένη ποιότητα ή μείγμα κράματος εντός της ευρύτερης οικογένειας των υλικών Constantan, και ο συντελεστής σχήματος του επίπεδου καλωδίου δείχνει ότι έχει σχηματιστεί για ειδικές χρήσεις σε εφαρμογές όπως η μέτρηση ακριβείας και η ανίχνευση θερμοκρασίας.

Ο συντελεστής μορφής του επίπεδου καλωδίου 6J40 Constantan επιτρέπει μεγαλύτερη επιφάνεια ανά μονάδα μήκους καλωδίου,καθιστώντας το ιδανικό για εφαρμογές όπως τα στοιχεία θέρμανσης (που απαιτούν καλή διάχυση θερμότητας) και ακριβείς εφαρμογές μέτρησης όπως μετρητές πίεσης ή δίκτυα αντίστασης.

Χημική σύνθεση

Ονομασία	Κωδικός	Βασική σύνθεση (%)				Σφιχτότητα
Ονομασία	Κωδικός	Κου	Μ	Νι	Αρ	g/mm²
Κωνσταντίνος	6J40	Μπαλ.	1 ~ 2	39~41	- Δεν ξέρω.	8.9

Ιδιότητες

Ονομασία	Κωδικός	Αντίσταση ((20°C) ((μΩm)	Θερμοκρασία αντιστάθμισης (20°C) ((α × 10^-6/°C)	(0~100°C) Θερμικό ηλεκτρομαγνητικό πεδίο έναντι Χαλκού (μv/°C)	Μέγιστη θερμοκρασία λειτουργίας (°C)	Αμήκρυνση (%)	Δυνατότητα τράβηξης ((N/mm)²)
Κωνσταντίνος	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥390

Διάμετρος και ανοχή

Διάμετρος	0.02~0.028	0.032~0.10	0.112~0.28	0.315 ~ 0.50	0.56~1.0	1.06~1.60	1.70~2.12	2.24~3.00	3.15~4.50
Ανεκτικότητα	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Μερικά βασικά χαρακτηριστικά του 6J40 περιλαμβάνουν:

1.Σταθερή ηλεκτρική αντίσταση

Το 6J40 Constantan flat wire προσφέρει σταθερή ηλεκτρική αντίσταση σε ευρύ φάσμα θερμοκρασιών, χαρακτηριστικό των κράματος Constantan.Αυτή η σταθερή αντίσταση το καθιστά ιδανικό για ηλεκτρικές εφαρμογές ακριβείας, ειδικά όταν η αντίσταση πρέπει να παραμένει σταθερή παρά τις διακυμάνσεις της θερμοκρασίας.

2.Συντελεστής αντοχής χαμηλών θερμοκρασιών (TCR)

Το 6J40 Constantan έχει χαμηλό συντελεστή αντίστασης θερμοκρασίας, που σημαίνει ότι η ηλεκτρική αντίσταση του αλλάζει πολύ λίγο με τις αλλαγές θερμοκρασίας.αντίστασης, και μετρητές ελαστικότητας, όπου οι μεταβολές της αντίστασης που προκαλούνται από τη θερμοκρασία μπορούν να οδηγήσουν σε σφάλματα μέτρησης.

3.Σύνθεση κράματος ( χαλκό-νικέλιο)

Το 6J40 Constantan αποτελείται συνήθως από περίπου 55% χαλκό και 45% νικέλιο.διατηρώντας χαμηλή αντοχή στη διάβρωση.

4.Εξαιρετική αντοχή στη διάβρωση

Το 6J40 Constantan έχει εξαιρετική αντοχή στη διάβρωση, ιδίως σε υγρό και χημικό περιβάλλον.συμπεριλαμβανομένων των εξωτερικών ή βιομηχανικών εφαρμογών όπου η έκθεση στο περιβάλλον αποτελεί παράγοντα.

5.Θερμοηλεκτρικές ιδιότητες (θερμοσύνθετα)

Λόγω των θερμοηλεκτρικών του ιδιοτήτων, το 6J40 Constantan flat wire χρησιμοποιείται ευρέως σε θερμοσύντομα για τη μέτρηση της θερμοκρασίας.το σύρμα παράγει μια τάση που είναι ανάλογη με τη διαφορά θερμοκρασίας μεταξύ των δύο υλικώνΑυτό το καθιστά ιδανικό για συστήματα υψηλής ακρίβειας ανίχνευσης θερμοκρασίας και ελέγχου θερμοκρασίας.

6.Υψηλή αντοχή και μηχανική αντοχή

Το κράμα είναι γνωστό για την υψηλή αντοχή σε εφελκυσμό του, γεγονός που καθιστά το επίπεδο σύρμα 6J40 Constantan ανθεκτικό σε μηχανικές πιέσεις και διατηρεί το σχήμα και τη λειτουργικότητα του ακόμη και σε συνεχή χρήση.το οποίο το καθιστά κατάλληλο για εφαρμογές όπως αντίστατα θερμαντικά στοιχεία και δομικοί αισθητήρες.

7.Δυνατότητα και διαμόρφωση

6J40 Το επίπεδο σύρμα Constantan είναι εύκαμπτο, πράγμα που σημαίνει ότι μπορεί να σχηματιστεί σε πολύ λεπτά σύρμα ή σε επίπεδα σχήματα χωρίς να σπάσει ή να γίνει εύθραυστο.Αυτή η ευελιξία το καθιστά κατάλληλο για χρήση σε αντίσταση τραύματος, μετρητές ελαστικότητας και άλλα εξαρτήματα ακριβείας που απαιτούν λεπτή χειραγώγηση.

8.Μη μαγνητικές ιδιότητες

Το 6J40 Constantan είναι μη μαγνητικό, γεγονός που είναι απαραίτητο για εφαρμογές όπου η μαγνητική παρεμβολή μπορεί να στρεβλώσει τις επιδόσεις.όπως σε ευαίσθητα όργανα μέτρησης ή ηλεκτρονικές συσκευές όπου τα εξωτερικά μαγνητικά πεδία πρέπει να ελαχιστοποιούνται.

9.Ευρύ εύρος θερμοκρασίας

Το υλικό λειτουργεί αποτελεσματικά σε ευρύ εύρος θερμοκρασιών, συνήθως από -200 °C έως 250 °C (ή υψηλότερα, ανάλογα με τις συγκεκριμένες συνθέσεις κράματος και τις συνθήκες εφαρμογής).Αυτό το καθιστά ευέλικτο για χρήση τόσο σε περιβάλλον χαμηλής όσο και υψηλής θερμοκρασίας, που είναι χαρακτηριστικό των βιομηχανικών και επιστημονικών χώρων.

Εφαρμογές:

Θερμοσύνδεσμοι:Χρησιμοποιείται σε αισθητήρες θερμοκρασίας για τη μέτρηση της θερμότητας σε βιομηχανικά, επιστημονικά και εργαστηριακά περιβάλλοντα.
Αντίστασης:Χρησιμοποιείται σε αντίσταση ακριβείας για κυκλώματα που χρειάζονται σταθερή αντίσταση.
Μετρητές καταστάσεων:Χρησιμοποιείται σε κυψέλες φορτίου και συστήματα μέτρησης δύναμης, όπου απαιτείται ακριβής μέτρηση της πίεσης.
Θερμαντικά στοιχεία:6J40 Το Constantan flat wire χρησιμοποιείται σε εφαρμογές θέρμανσης με αντίσταση, όπως σε ηλεκτρικούς φούρνους, τοστιέρες και βιομηχανικά θερμαντικά στοιχεία.
Κύτταρα φόρτωσης:Χρησιμοποιείται σε συστήματα ζύγισης όπου απαιτείται ακριβής μέτρηση δύναμης.

Constantan (6J40) Τεχνικά δεδομένα συρμάτων

Διάγραμμα	Περιοχή διατομής ((m2)	Βάρος/m (g/m)	Αντίσταση/m σε θερμοκρασία 20°C ((Ω/m)	Διάγραμμα	Περιοχή διατομής ((m2)	Βάρος/m (g/m)	Αντίσταση/m σε θερμοκρασία 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Αξία σταθερής αντίστασης λωρίδας (Ω/m)

Διάμετρο Δάχος	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Πίνακας από συρματόπλεγμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Ονομαστική αξία ((mm)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
