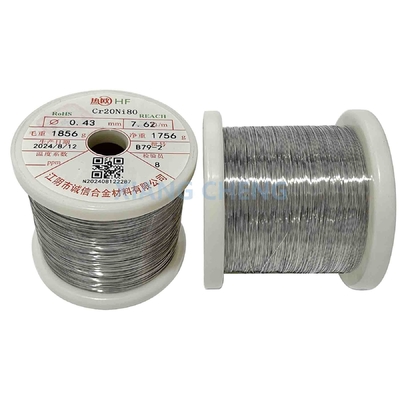

Σύνθεση Cr30Ni70/NiCr7030/ХН70Ю NiCr με συγκόλληση και κατασκευή για αντίσταση

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι την ημέρα

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

Cr30Ni70/NiCr7030/ХН70Ю

Τοποθεσία προέλευσης:

Ονομασία:

Cr30Ni70/NiCr7030/ХН70Ю

Τύπος:

Συσκευές από χάλυβα

Εφαρμογή:

θερμαντικό στοιχείο και αντίσταση

Χρώμα:

Λάμπελο ασημένιο ή σκούρο γκρι

Σφιχτότητα:

Αντίσταση σε 20 °C:

1.18±0.05

Σημείο τήξης (℃):

Θερμική αγωγιμότητα ((KJ/mh °C)):

Εκτείνεται κατά την ρήξη (%):

Επισημαίνω:

Αντίστοιχοι NiCr κράμα

Ζυθοποιήσιμο

Κατασκευή Σύνθεση NiCr

Περιγραφή προϊόντων

Σύνθεση Cr30Ni70/NiCr7030/ХН70Ю NiCr με συγκόλληση και κατασκευή για αντίσταση

Τεχνουργήματα από νήματα από νήματα από νήματα από νήματαείναι ένα κράμα υψηλών επιδόσεων κατασκευασμένο από30% χρώμιοκαι70% νικέλιο, προσφέροντας εξαιρετικήαντοχή σε υψηλές θερμοκρασίες,αντοχή στη διάβρωση, καικαλή ηλεκτρική αντίστασηΤο κράμα αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές σε βιομηχανίες που απαιτούν αντοχή σε περιβάλλον υψηλών θερμοκρασιών, όπως ηλεκτρικά θέρμανση στοιχεία, αντίστοιχες και βιομηχανικούς φούρνους.Τεχνουργήματα από νήματα από νήματα από νήματα από νήματαείναι μια εξαιρετική επιλογή για εφαρμογές που απαιτούνσταθερότητα σε υψηλές θερμοκρασίες,αντοχή στη διάβρωση, καισταθερή ηλεκτρική αντίστασηΗ ικανότητά του να λειτουργεί κάτω από ακραίες θερμοκρασίες το καθιστά έναν από τους κορυφαίους ανταγωνιστές για τις βιομηχανίες που εμπλέκονται στηνθερμαντικά στοιχεία,αντίστασης, καιΒιομηχανικοί φούρνοιΠαρόλο που έχει υψηλότερο κόστος από τα βασικά κράματα, η ισχυρή απόδοσή του σε απαιτητικά περιβάλλοντα δικαιολογεί τη χρήση του σε εφαρμογές όπου η μακροζωία και η αξιοπιστία είναι κρίσιμες.

Βασικά χαρακτηριστικά των ηλεκτρικών κράματος θέρμανσης Ni-Cr και Ni-Cr-Fe

Τύπος Απόδοση		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Κύρια Χημική σύνθεση	Νι	Ξεκουράσου.	55.0-61.0	34.0-37.0	Ξεκουράσου.	30.0-34.0	19.0-22.0
	Αρ	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Φε	≤ 1.0	Ξεκουράσου.	Ξεκουράσου.	≤ 1.0	Ξεκουράσου.	Ξεκουράσου.
Μέγιστη συνεχής θερμοκρασία λειτουργίας του στοιχείου (°C)		1250	1150	1100	1200	1100	1050
Αντίσταση σε 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	10,09±0.05	10,06±0.05	0.95±0.05
Πυκνότητα ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Θερμική αγωγιμότητα (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Συντελεστής διεύρυνσης των γραμμών (α × 10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Σημείο τήξης (περίπου) ((°C)		1380	1390	1390	1400	1390	1400
Ελόνωση κατά την ρήξη (%)		> 20	> 20	> 20	> 20	> 20	> 20
Μικρογραφική δομή		Αυστενίτης	Αυστενίτης	Αυστενίτης	Αυστενίτης	Αυστενίτης	Αυστενίτης
Μαγνητικές ιδιότητες		Μη μαγνητικά	Καθαρά μαγνητικά	Καθαρά μαγνητικά	Μη μαγνητικά	Καθαρά μαγνητικά	Μη μαγνητικά
Σημείωση:Τα διάφορα είδη υλικών κράματος ηλεκτρικής αντοχής αναμειγνύονται με την ποσότητα σπάνιων γαιών, τιτανίου και άλλων ιχνοστοιχείων,Για να βελτιωθεί η απόδοση της επεξεργασίας και να παραταθεί η διάρκεια ζωής.

Χημική σύνθεση Wt.% Cr30Ni60	%	Νι	Φε	Γ	Ναι.	Μ	Π	S	Αρ	Αλ
	Ελάχιστο				0.75				28
	Μαξ	Ξεκουράσου.	0.08	0.08	1.6	0.6	0.02	0.015	31	0.5

Βασικά χαρακτηριστικά σύρματος κράματος NiCr (Cr30Ni70, NiCr7030, ХН70Ю):

Σύνθεση:

Νικέλιο (Ni):70% (πρωταρχικό στοιχείο για τη σταθερότητα σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση).

Χρώμιο (Cr):30% (παρέχει αντοχή στην οξείδωση και βελτιώνει την αντοχή του κράματος σε υψηλές θερμοκρασίες).

Άνθρακας (C):Μικρή ποσότητα, βελτιώνει την αντοχή και την αντοχή στην φθορά.

Σίδηρος (Fe):Μείγματα, χρησιμοποιούνται για τη διαρθρωτική ακεραιότητα.

Άλλα ιχνοστοιχεία μπορεί να περιλαμβάνουν μαγγάνιο, πυρίτιο και θείο.

Αντοχή σε υψηλές θερμοκρασίες:

Δραστηριάζει καλά σε περιβάλλον υψηλής θερμοκρασίας, καθιστώντας το ιδανικό γιαθερμαντικά στοιχείακαιαντίστασηςχρησιμοποιείται σε εφαρμογές που απαιτούν σταθερή απόδοση σε υψηλές θερμοκρασίες, συχνά έως και1000°C έως 1100°C (1832°F έως 2012°F).

Αντίσταση στη διάβρωση και την οξείδωση:

Εξαιρετική αντοχή στην οξείδωση:Η περιεκτικότητα σε χρώμιο εξασφαλίζει τη διατήρηση της δομικής ακεραιότητας του κράματος, σχηματίζοντας ένα προστατευτικό στρώμα οξειδίου όταν εκτίθεται σε υψηλές θερμοκρασίες, αποτρέποντας την περαιτέρω υποβάθμιση.

Ανθεκτικό στην απολέπιση και τη θειοποίηση:Επιτελεί καλά σε περιβάλλοντα που περιλαμβάνουν υψηλές θερμοκρασίες και έκθεση σε ατμόσφαιρες που περιέχουν θείο.

Ηλεκτρική αντίσταση:

Μέτρια Ηλεκτρική Αντίσταση:Παρέχει αξιόπιστες και σταθερές αντίστοιχες ιδιότητες, καθιστώντας το κατάλληλο για χρήση σεαντίστασης,θερμαντικά στοιχεία, καιΘερμοσύνδεσμοι.

Σταθερή αντοχή σε υψηλές θερμοκρασίες:Το κράμα διατηρεί σταθερή αντίσταση σε ευρύ φάσμα θερμοκρασιών λειτουργίας.

Μηχανικές ιδιότητες:

Δυνατότητα τέντωσης:Παρέχει καλή αντοχή στη τράβηξη σε υψηλές θερμοκρασίες, επιτρέποντάς του να αντέχει σε μηχανικές πιέσεις σε βιομηχανικές εφαρμογές θέρμανσης.

Δυσκολότητα:Δείχνει καλή ευελιξία για το σχηματισμό και το σχήμα σε σύρματα ή ταινίες για βιομηχανικές χρήσεις.

Δυνατότητα συγκόλλησης και κατασκευή:

Ζυθοποιήσιμα:Το NiCr7030 μπορεί να συγκολληθεί χρησιμοποιώντας τυποποιημένες τεχνικές, όπωςΖύγιση με τόξο βολφραμίου από αέριο (GTAW)καιΖύγιση με τόξο μετάλλων με αέριο (GMAW).

Διαμόρφωση:Μπορεί εύκολα να τραβηχτεί σε καλώδια και άλλα σχήματα χωρίς να διακυβεύεται η απόδοση.

Εφαρμογές:

Θερμαντικά στοιχεία:Συνήθως χρησιμοποιείται σε ηλεκτρικά συστήματα θέρμανσης όπως:ηλεκτρικοί φούρνοι,Φούρνοι,στεγνωτήρες, καιΤοστέρες.
Αντίστασης:Ιδανικό για την κατασκευήαντίστασης ακριβείαςκαιΘερμικοί αισθητήρες.
Ηλεκτρολογικά και Ηλεκτρονικά:Χρησιμοποιείται σεΘερμοσύνδεσμοικαιανιχνευτές θερμοκρασίας αντίστασης (RTD).
Βιομηχανικοί φούρνοι:Συχνά χρησιμοποιείται σε:βιομηχανικά θερμαντικά στοιχείαγια εφαρμογές που περιλαμβάνουν υψηλή θερμότητα ή θερμικό κύκλο.

Πλεονεκτήματα της σύρματος NiCr (Cr30Ni70, NiCr7030, ХН70Ю):

Σταθερότητα σε υψηλές θερμοκρασίες:Λειτουργεί αξιόπιστα σε υψηλές θερμοκρασίες έως 1100 °C (2012 °F).
Αντίσταση στην οξείδωση και τη διάβρωση:Διασφαλίζει αντοχή και μακροζωία σε υψηλές θερμοκρασίες, διαβρωτικά περιβάλλοντα.
Ηλεκτρική σταθερότητα:Προσφέρει σταθερή ηλεκτρική αντίσταση, ιδανική για θέρμανση στοιχείων και αντίστοιχες.
Δυνατότητα συγκόλλησης και κατασκευή:Εύκολα επεξεργάζονται σε σύρματα και συγκολλούνται για διάφορες βιομηχανικές εφαρμογές.
Ανθεκτική και μακροχρόνια:Κατάλληλο για απαιτητικές εφαρμογές που απαιτούν υψηλή μηχανική αντοχή και αντοχή σε θερμική πίεση.

Περιορισμοί σύρματος κράματος NiCr (Cr30Ni70, NiCr7030, ХН70Ю):

Κόστος:Υψηλότερο κόστος σε σύγκριση με τα κανονικά μέταλλα λόγω των εξειδικευμένων ιδιοτήτων και της σύνθεσής τους.
Περιορισμένη αντοχή σε ισχυρά οξέα:Αν και είναι ανθεκτικό στην οξείδωση και την θειοποίηση, μπορεί να μην λειτουργεί καλά σε πολύ όξινα ή πλούσια σε χλωρίδια περιβάλλοντα σε σύγκριση με άλλα κράματα όπωςΑκατέργαστο.
Εργασία Σκληροποίηση:Το κράμα μπορεί να σκληρύνει κατά την ψυχρή επεξεργασία, η οποία μπορεί να απαιτεί πρόσθετα στάδια επεξεργασίας για την επεξεργασία.

Τεχνικά δεδομένα για καλώδια

Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20 °C (Ω/m)	Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20 °C (Ω/m)
0.018	0.000255	0.002117	Άλλες συσκευές	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Η ανοχή ή η διάμετρος των συρμάτων

Διάταξη	Διά.	Ανεκτικότητα
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	±0.03
Σημείωση:Ειδικές προδιαγραφές μπορούν να παραχθούν ανάλογα με το αίτημα του πελάτη.

Τεχνικά δεδομένα της κορδέλας

Δύψος × πλάτος ((mm))	Αντίσταση/μέτρο ((20 °C) (Ω/m)	Επιφάνεια/ωμ (20°C) (cm)²/Ω)	Βάρος/μέτρο (g/m)	Επιφάνεια/μέτρο (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Η κορδέλα τυλίγεται από το σύρμα, η πραγματική περιοχή της διατομής της κορδέλας είναι μικρότερη κατά 8% από αυτή που υπολογίζεται από το ορθογώνιο.
