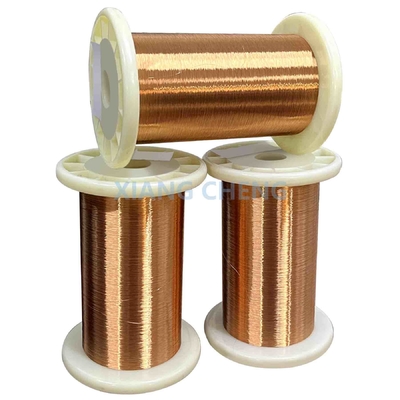

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι ανά ημέρα

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

6J12/6J12P/6J12X

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

Μαγγανίνη

Εφαρμογή:

Μέρη αντίστασης και αντίστοιχες μετατροπές σε όργανα ακριβείας

Χρώμα:

Κίτρινο μεταλλικό

Ονομασία προϊόντος:

6J12 Σύρμα μαγγανίνης

Αντίσταση όγκου (μΩ·m):

0.47±0.03

Θερμοκρασία εφαρμογής:

Συντελεστής αντίστασης θερμοκρασίας (β × 10-6 °C-1):

-0,7~0

Δυνατότητα θερμικού EMF για χαλκό:

Επισημαίνω:

6J12 Σύρμα αντοχής στη μαγγανίνη

Σύρμα αντίστασης μαγγανίνης OEM

6J12 σύρμα αντίστασης για θέρμανση

Περιγραφή προϊόντων

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης

ΗΣύρμα από κράμα 6J12είναι υλικό τύπου μαγγανίνης που αποτελείται κυρίως από χαλκό (Cu), νικέλιο (Ni) και μαγγάνιο (Mn). Είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής ακρίβειας που απαιτούν σταθερή ηλεκτρική αντίσταση,χαμηλή θερμική ηλεκτροκινητική δύναμη (EMF), και ελάχιστος συντελεστής αντίστασης θερμοκρασίας (TCR).

Το σύρμα κράματος 6J12 προσφέρει μακροχρόνια σταθερότητα, υψηλή αντοχή και σταθερή ηλεκτρική απόδοση σε διαφορετικές περιβαλλοντικές συνθήκες.καθιστώντας την δημοφιλή επιλογή σε επιστημονικούς και βιομηχανικούς τομείς.

Συνοπτικά, το 6J12 συνδυάζει υψηλή αντίσταση, χαμηλό TCR και αντοχή στη διάβρωση, καθιστώντας το απαραίτητο σε εφαρμογές ηλεκτρικής ακριβείας και θερμοκρασίας.

Χημική σύνθεση

Ονομασία	Τύπος	Κύρια χημική σύνθεση σε %
Ονομασία	Τύπος	Κου	Μ	Νι	Ναι.
Μαγγανίνη	6J12	Ξεκουράσου.	11~13	2~3	/
F1 Μαγγανίνη	6J8	Ξεκουράσου.	8 έως 10	/	1 ~ 2
F2 Μαγγανίνη	6J13	Ξεκουράσου.	11~13	2 έως 5	/

Αντίσταση όγκου για καλώδια, φύλλα και κορδέλες

Ονομασία	Τύπος	Αντίσταση όγκου (μΩ·m)
Μαγγανίνη	6J12	0.47±0.03
F1 Μαγγανίνη	6J8	0.35±0.05
F2 Μαγγανίνη	6J13	0.44±0.04

Μέσος συντελεστής αντίστασης θερμοκρασίας του Constantan

Ονομασία		Θέρμανση εφαρμογής	Θέρμανση δοκιμής	Συντελεστής αντίστασης-θερμοκρασίας		Μέσος συντελεστής αντίστασης-θερμοκρασίας
				α × 10^-6°C^-1	β × 10^-6°C^-1	α×10-6 °C-1
Σύρμα μαγγανίου, φύλλο	Επίπεδο 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Επίπεδο 2			-5~+10
	Επίπεδο 3			-10~+5
Φ1 Νήμα μαγγανίνης, φύλλο		10~80	10, 20, 40	-5~+10	-0,25~0	/
Φ2 Νήμα μαγγανίνης, φύλλο		10~80		0~+40	-0,7 έως 1	/

Ποσοστό επιμήκυνσης

Διά.	Ποσοστό επιμήκυνσης (Lo=200mm), %
0.05	6
> 0,05~0.10	8
> 0,10~0.50	12
> 0.50	15

Δυνατότητα θερμικού ηλεκτρομαγνητικού πεδίου για χαλκό

Ονομασία	Τύπος	Θερμοκρασία	Μέσος όρος θερμικού EMF για χαλκό
Μαγγανίνη	6J12	0~100	1
F1 Μαγγανίνη	6J8	0~100	2
F2 Μαγγανίνη	6J13	0~100	3
Σημείωση: Το ποσοστό θερμικού ηλεκτρομαγνητικού πεδίου για το χαλκό είναι απόλυτη τιμή

Καθαρό βάρος ανά τροχιά

Διάγραμμα (mm)	Καθαρό βάρος (g)	Διάγραμμα (mm)	Καθαρό βάρος (g)
0.02~0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04~0.06	30	> 0,75 ~ 1.18	1200
> 0,06~0.08	60	> 1,18 ~ 2.50	2000
> 0,08~0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Μαγγάνιο ((6J12) Τεχνικά δεδομένα συρμάτων

Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)	Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Πίνακας δεδομένων για το σύρμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Όνομα αξία (μμ)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Μέγεθος φύλλου

Δάχος ((mm)	Ανεκτικότητα	Διάμετρος	Ανεκτικότητα
0.1	±0.010	50 75 100	Διάμετρο < 100 mm, ± 1 Διάμετρο ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Πίνακας με λωρίδες μαγγανίνης, Περιοχή διατομής ((mm2)

Διάμετρος Δάχος ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Διάμετρος Δάχος ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Τίποτα.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Τίποτα.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Σημείωση: Η πραγματική περιοχή της διατομής της ταινίας είναι το γινόμενο του πολλαπλασιασμού του πλάτους και του πάχους της. τον ακόλουθο συντελεστή: πλάτος < 10 mm, πολλαπλασιαζόμενο με 0.98; πλάτος ≥ 10 mm, πολλαπλασιασμένο με 0.94.

Μερικά βασικά χαρακτηριστικά του 6J12 περιλαμβάνουν:

Υψηλή ηλεκτρική αντίσταση:

Το 6J12 έχει υψηλή ηλεκτρική αντίσταση, η οποία είναι κρίσιμη για εφαρμογές που απαιτούν ακριβείς τιμές αντίστασης.

Συντελεστής αντοχής θερμοκρασίας (TCR):

Το κράμα παρουσιάζει χαμηλό και σταθερό συντελεστή αντίστασης θερμοκρασίας, που δείχνει ελάχιστη αλλαγή στην αντίσταση με διακυμάνσεις θερμοκρασίας, που κυμαίνονται συνήθως από ± 20 ppm/°C έως ± 50 ppm/°C.

Αντίσταση στη διάβρωση:

Χάρη στην υψηλή περιεκτικότητά του σε νικέλιο και χρώμιο, το 6J12 προσφέρει εξαιρετική αντοχή στην οξείδωση και τη διάβρωση, καθιστώντας το κατάλληλο για χρήση τόσο σε όξινα όσο και σε αλκαλικά περιβάλλοντα.

Αντίσταση στην έλξη:

Το κράμα παρουσιάζει καλή αντοχή στην σύρση, με ελάχιστη πλαστική παραμόρφωση υπό πίεση σε υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές υψηλών θερμοκρασιών.

Ζωή κατά την κόπωση:

Το 6J12 έχει διάρκεια ζωής κατά την κόπωση περίπου 5 × 10 ^ 6 κύκλους σε επίπεδο άγχους 50 MPa όταν δοκιμάζεται σε υψηλές θερμοκρασίες, γεγονός που δείχνει την αντοχή του σε συνθήκες κόπωσης υψηλής θερμοκρασίας.

Αυτά τα χαρακτηριστικά καθιστούν το 6J12 ιδανικό υλικό για αντίσταση ακριβείας, στοιχεία αντιστάθμισης θερμοκρασίας, μετρητές πίεσης,και άλλες εφαρμογές όπου απαιτείται σταθερή και ακριβής ηλεκτρική αντίσταση σε ευρύ εύρος θερμοκρασιών.

Εφαρμογές:

Αντίστασης ακρίβειας:

Λόγω της υψηλής ηλεκτρικής αντίστασής του και του σταθερού συντελεστή αντίστασης θερμοκρασίας, το 6J12 χρησιμοποιείται ευρέως στην κατασκευή αντίστοιχων ακριβείας και στοιχείων αντίστασης.

Αντιστάθμιση θερμοκρασίας:

Ο χαμηλός συντελεστής θερμοκρασίας του κράματος το καθιστά κατάλληλο για συσκευές αντισταθμίσεως θερμοκρασίας και θερμιστές που απαιτούν ακριβείς αλλαγές αντίστασης με διακυμάνσεις θερμοκρασίας.

Μετρητές καταστάσεων:

Το 6J12 χρησιμοποιείται στην παραγωγή μετρητών καταπόνησης για τη μέτρηση της μηχανικής καταπόνησης, λόγω των ακριβών και σταθερών χαρακτηριστικών αντίστασης υπό πίεση.

Ηλεκτρονικά εξαρτήματα

Το κράμα χρησιμοποιείται σε διάφορα ηλεκτρονικά εξαρτήματα όπου απαιτείται υψηλή αντοχή και σταθερότητα θερμοκρασίας, όπως σε δίκτυα αντίστασης και ρεοστάτες.

Αισθητήρες αυτοκινήτων:

6J12 χρησιμοποιείται σε αισθητήρες αυτοκινήτων που απαιτούν αλλαγές αντίστασης ως απάντηση σε θερμοκρασία ή μηχανική πίεση.

Βιομηχανικοί έλεγχοι:

Σε βιομηχανικά συστήματα ελέγχου, το 6J12 χρησιμοποιείται για την αξιόπιστη απόδοσή του σε αισθητήρες και στοιχεία ελέγχου που πρέπει να διατηρούν σταθερή αντίσταση υπό διαφορετικές συνθήκες.

Ιατρικός εξοπλισμός:

Το κράμα χρησιμοποιείται σε ιατρικό εξοπλισμό όπου η ακριβής αντίσταση είναι κρίσιμη, όπως σε αισθητήρες θερμοκρασίας και συσκευές διάγνωσης.

Αεροδιαστημική και Άμυνα:

Το 6J12 χρησιμοποιείται σε αεροδιαστημικές και αμυντικές εφαρμογές για την ικανότητά του να διατηρεί τις επιδόσεις σε ακραίες θερμοκρασιακές συνθήκες και την αντοχή του στη διάβρωση.

Τηλεπικοινωνίες:

Στις τηλεπικοινωνίες, το 6J12 χρησιμοποιείται για τις σταθερές ηλεκτρικές του ιδιότητες σε εφαρμογές υψηλής συχνότητας και την αντοχή του σε περιβαλλοντικούς παράγοντες.

Δίκτυα ενέργειας:

Το κράμα χρησιμοποιείται σε δίκτυα ηλεκτρικής ενέργειας για συσκευές αισθητήρα ρεύματος και άλλα εξαρτήματα που απαιτούν σταθερή αντίσταση υπό υψηλή ηλεκτρική πίεση.

Αυτές οι εφαρμογές επωφελούνται από τον μοναδικό συνδυασμό υψηλής αντοχής, σταθερότητας θερμοκρασίας και αντοχής στη διάβρωση του 6J12,καθιστώντας το πολύτιμο υλικό στην ηλεκτρονική ακριβείας και την μηχανική.

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης 0

Ετικέττες:

Καλώδιο αντίστασης ακριβείας Karma 6J22/6J422 για αντίστασης ακριβείας και μετρητές τάσης σε περιβάλλον υψηλής θερμοκρασίας

Επαφή τώρα

Βίντεο

6J8/6J8P/6J8X Σύρμα αντίστασης ακριβείας Με υψηλή ηλεκτρική αντίσταση και χαμηλό TCR για σταθερή απόδοση σε ηλεκτρονικές συσκευές

Επαφή τώρα

Βίντεο

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές

Επαφή τώρα

λεπτομέρειες για τα προϊόντα

προϊόντα

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι ανά ημέρα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Κίνα

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

6J12/6J12P/6J12X

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

Μαγγανίνη

Εφαρμογή:

Μέρη αντίστασης και αντίστοιχες μετατροπές σε όργανα ακριβείας

Χρώμα:

Κίτρινο μεταλλικό

Ονομασία προϊόντος:

6J12 Σύρμα μαγγανίνης

Αντίσταση όγκου (μΩ·m):

0.47±0.03

Θερμοκρασία εφαρμογής:

5~45

Συντελεστής αντίστασης θερμοκρασίας (β × 10-6 °C-1):

-0,7~0

Δυνατότητα θερμικού EMF για χαλκό:

Ποσότητα παραγγελίας min:

5 κιλά

Συσκευασία λεπτομέρειες:

Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.

Χρόνος παράδοσης:

3 ημέρες

Όροι πληρωμής:

T/T, D/P

Δυνατότητα προσφοράς:

30 τόνοι ανά ημέρα

Επισημαίνω

6J12 Σύρμα αντοχής στη μαγγανίνη

Σύρμα αντίστασης μαγγανίνης OEM

6J12 σύρμα αντίστασης για θέρμανση

Περιγραφή προϊόντων

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης

Χημική σύνθεση

Ονομασία	Τύπος	Κύρια χημική σύνθεση σε %
Ονομασία	Τύπος	Κου	Μ	Νι	Ναι.
Μαγγανίνη	6J12	Ξεκουράσου.	11~13	2~3	/
F1 Μαγγανίνη	6J8	Ξεκουράσου.	8 έως 10	/	1 ~ 2
F2 Μαγγανίνη	6J13	Ξεκουράσου.	11~13	2 έως 5	/

Αντίσταση όγκου για καλώδια, φύλλα και κορδέλες

Ονομασία	Τύπος	Αντίσταση όγκου (μΩ·m)
Μαγγανίνη	6J12	0.47±0.03
F1 Μαγγανίνη	6J8	0.35±0.05
F2 Μαγγανίνη	6J13	0.44±0.04

Μέσος συντελεστής αντίστασης θερμοκρασίας του Constantan

Ονομασία		Θέρμανση εφαρμογής	Θέρμανση δοκιμής	Συντελεστής αντίστασης-θερμοκρασίας		Μέσος συντελεστής αντίστασης-θερμοκρασίας
				α × 10^-6°C^-1	β × 10^-6°C^-1	α×10-6 °C-1
Σύρμα μαγγανίου, φύλλο	Επίπεδο 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Επίπεδο 2			-5~+10
	Επίπεδο 3			-10~+5
Φ1 Νήμα μαγγανίνης, φύλλο		10~80	10, 20, 40	-5~+10	-0,25~0	/
Φ2 Νήμα μαγγανίνης, φύλλο		10~80		0~+40	-0,7 έως 1	/

Ποσοστό επιμήκυνσης

Διά.	Ποσοστό επιμήκυνσης (Lo=200mm), %
0.05	6
> 0,05~0.10	8
> 0,10~0.50	12
> 0.50	15

Δυνατότητα θερμικού ηλεκτρομαγνητικού πεδίου για χαλκό

Ονομασία	Τύπος	Θερμοκρασία	Μέσος όρος θερμικού EMF για χαλκό
Μαγγανίνη	6J12	0~100	1
F1 Μαγγανίνη	6J8	0~100	2
F2 Μαγγανίνη	6J13	0~100	3
Σημείωση: Το ποσοστό θερμικού ηλεκτρομαγνητικού πεδίου για το χαλκό είναι απόλυτη τιμή

Καθαρό βάρος ανά τροχιά

Διάγραμμα (mm)	Καθαρό βάρος (g)	Διάγραμμα (mm)	Καθαρό βάρος (g)
0.02~0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04~0.06	30	> 0,75 ~ 1.18	1200
> 0,06~0.08	60	> 1,18 ~ 2.50	2000
> 0,08~0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Μαγγάνιο ((6J12) Τεχνικά δεδομένα συρμάτων

Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)	Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Πίνακας δεδομένων για το σύρμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Όνομα αξία (μμ)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Μέγεθος φύλλου

Δάχος ((mm)	Ανεκτικότητα	Διάμετρος	Ανεκτικότητα
0.1	±0.010	50 75 100	Διάμετρο < 100 mm, ± 1 Διάμετρο ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Πίνακας με λωρίδες μαγγανίνης, Περιοχή διατομής ((mm2)

Διάμετρος Δάχος ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Διάμετρος Δάχος ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Τίποτα.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Τίποτα.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Σημείωση: Η πραγματική περιοχή της διατομής της ταινίας είναι το γινόμενο του πολλαπλασιασμού του πλάτους και του πάχους της. τον ακόλουθο συντελεστή: πλάτος < 10 mm, πολλαπλασιαζόμενο με 0.98; πλάτος ≥ 10 mm, πολλαπλασιασμένο με 0.94.

Μερικά βασικά χαρακτηριστικά του 6J12 περιλαμβάνουν:

Υψηλή ηλεκτρική αντίσταση:

Συντελεστής αντοχής θερμοκρασίας (TCR):

Αντίσταση στη διάβρωση:

Αντίσταση στην έλξη:

Ζωή κατά την κόπωση:

Εφαρμογές:

Αντίστασης ακρίβειας:

Αντιστάθμιση θερμοκρασίας:

Μετρητές καταστάσεων:

Ηλεκτρονικά εξαρτήματα

Αισθητήρες αυτοκινήτων:

Βιομηχανικοί έλεγχοι:

Ιατρικός εξοπλισμός:

Αεροδιαστημική και Άμυνα:

Τηλεπικοινωνίες:

Δίκτυα ενέργειας:

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης 0

Ετικέττες:

Κράμα Inconel

Κράμα Monel

σύρμα θερμοστοιχείου

Κράμα Hastelloy

Καθαρό μέταλλο νικελίου

Κράμα CuNi

Κράμα NiCr

Υψηλής θερμοκρασίας κράμα

Καλώδιο συγκόλλησης νικελίου

Κράμα ακρίβειας

Σύρμα από κράμα Ni-Fe PTC

Διάτρωμα από σύρμα από κράμα

Σύνθετο για επέκταση θερμοσύνθεσης

Νικελικό πλέγμα

Κράμα Incoloy

Απομονωμένο καλωδίου θέρμανσης

καλώδιο θέρμανσης

6J12/6J12P/6J12X Σύρμα αντίστασης Χαλκός Μαγγάνιο Νικέλιο OEM Για σύστημα θέρμανσης

6J12 Σύρμα αντοχής στη μαγγανίνη

Σύρμα αντίστασης μαγγανίνης OEM

6J12 σύρμα αντίστασης για θέρμανση

Σύρμα αντοχής στη μαγγανίνη,

νήματα μαγγανίνης,

Κράμα Inconel

Κράμα Monel

σύρμα θερμοστοιχείου

Κράμα Hastelloy

Καθαρό μέταλλο νικελίου

Κράμα CuNi

Κράμα NiCr

Υψηλής θερμοκρασίας κράμα

Καλώδιο συγκόλλησης νικελίου

Κράμα ακρίβειας

Σύρμα από κράμα Ni-Fe PTC

Διάτρωμα από σύρμα από κράμα

Σύνθετο για επέκταση θερμοσύνθεσης

Νικελικό πλέγμα

Κράμα Incoloy

Απομονωμένο καλωδίου θέρμανσης

καλώδιο θέρμανσης

6J12 Σύρμα αντοχής στη μαγγανίνη

Σύρμα αντίστασης μαγγανίνης OEM

6J12 σύρμα αντίστασης για θέρμανση

Σύρμα αντοχής στη μαγγανίνη,

νήματα μαγγανίνης,
