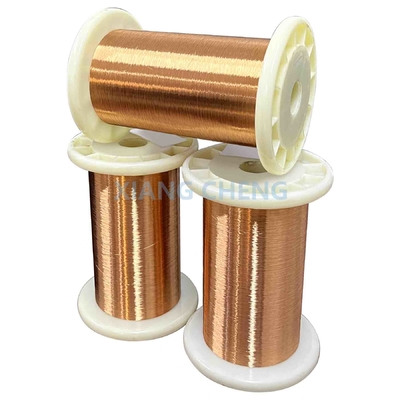

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι ανά ημέρα

Πληροφορίες λεπτομερειών

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

6J12/6J12P/6J12X

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

Μαγγανίνη

Εφαρμογή:

Μέρη αντίστασης και αντίστοιχες μετατροπές σε όργανα ακριβείας

Χρώμα:

Κίτρινο μεταλλικό

Ονομασία προϊόντος:

6J12 Σύρμα μαγγανίνης

Αντίσταση όγκου (μΩ·m):

0.47±0.03

Θερμοκρασία εφαρμογής:

Συντελεστής αντίστασης θερμοκρασίας (β × 10-6 °C-1):

-0,7~0

Δυνατότητα θερμικού EMF για χαλκό:

Επισημαίνω:

6J12 Σύρμα αντίστασης ακριβείας

Σύρμα αντίστασης υψηλής αντοχής

Μηχανολογικές εφαρμογές Σύρμα αντίστασης ακριβείας

Περιγραφή προϊόντων

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές

ΗΣύρμα από κράμα 6J12είναι ένα υλικό τύπου μαγγανίνης που αποτελείται κυρίως από χαλκό (Cu), νικέλιο (Ni) και μαγγάνιο (Mn). Είναι σχεδιασμένο για ηλεκτρικές εφαρμογές ακριβείας που απαιτούν εξαιρετική σταθερότητα και αξιοπιστία.Αυτό το κράμα είναι αξιοσημείωτο για την υψηλή ηλεκτρική αντίσταση, τη χαμηλή θερμική ηλεκτροκινητική δύναμη (EMF) και τον ελάχιστο συντελεστή αντίστασης θερμοκρασίας (TCR),διασφάλιση σταθερής απόδοσης σε ευρύ εύρος θερμοκρασιών.

Το σύρμα κράματος 6J12 συνδυάζει εξαιρετική ηλεκτρική σταθερότητα, μηχανική ανθεκτικότητα και οικονομική απόδοση.καθιστώντας την αξιόπιστη επιλογή για βιομηχανικέςΗ αλυσίδα αυτή συνδυάζει εξαιρετική ηλεκτρική σταθερότητα, μηχανική ανθεκτικότητα και οικονομική απόδοση.καθιστώντας την αξιόπιστη επιλογή για βιομηχανικές, επιστημονικές και ακριβείς ηλεκτρικές χρήσεις.

Χημική σύνθεση

Ονομασία	Τύπος	Κύρια χημική σύνθεση σε %
Ονομασία	Τύπος	Κου	Μ	Νι	Ναι.
Μαγγανίνη	6J12	Ξεκουράσου.	11~13	2~3	/
F1 Μαγγανίνη	6J8	Ξεκουράσου.	8 έως 10	/	1 ~ 2
F2 Μαγγανίνη	6J13	Ξεκουράσου.	11~13	2 έως 5	/

Αντίσταση όγκου για καλώδια, φύλλα και κορδέλες

Ονομασία	Τύπος	Αντίσταση όγκου (μΩ·m)
Μαγγανίνη	6J12	0.47±0.03
F1 Μαγγανίνη	6J8	0.35±0.05
F2 Μαγγανίνη	6J13	0.44±0.04

Μέσος συντελεστής αντίστασης θερμοκρασίας του Constantan

Ονομασία		Θέρμανση εφαρμογής	Θέρμανση δοκιμής	Συντελεστής αντίστασης-θερμοκρασίας		Μέσος συντελεστής αντίστασης-θερμοκρασίας
				α × 10^-6°C^-1	β × 10^-6°C^-1	α×10-6 °C-1
Σύρμα μαγγανίου, φύλλο	Επίπεδο 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Επίπεδο 2			-5~+10
	Επίπεδο 3			-10~+5
Φ1 Νήμα μαγγανίνης, φύλλο		10~80	10, 20, 40	-5~+10	-0,25~0	/
Φ2 Νήμα μαγγανίνης, φύλλο		10~80		0~+40	-0,7 έως 1	/

Ποσοστό επιμήκυνσης

Διά.	Ποσοστό επιμήκυνσης (Lo=200mm), %
0.05	6
> 0,05~0.10	8
> 0,10~0.50	12
> 0.50	15

Δυνατότητα θερμικού ηλεκτρομαγνητικού πεδίου για χαλκό

Ονομασία	Τύπος	Θερμοκρασία	Μέσος όρος θερμικού EMF για χαλκό
Μαγγανίνη	6J12	0~100	1
F1 Μαγγανίνη	6J8	0~100	2
F2 Μαγγανίνη	6J13	0~100	3
Σημείωση: Το ποσοστό θερμικού ηλεκτρομαγνητικού πεδίου για το χαλκό είναι απόλυτη τιμή

Καθαρό βάρος ανά τροχιά

Διάγραμμα (mm)	Καθαρό βάρος (g)	Διάγραμμα (mm)	Καθαρό βάρος (g)
0.02~0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04~0.06	30	> 0,75 ~ 1.18	1200
> 0,06~0.08	60	> 1,18 ~ 2.50	2000
> 0,08~0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Μαγγάνιο ((6J12) Τεχνικά δεδομένα συρμάτων

Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)	Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Πίνακας δεδομένων για το σύρμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Όνομα αξία (μμ)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Μέγεθος φύλλου

Δάχος ((mm)	Ανεκτικότητα	Διάμετρος	Ανεκτικότητα
0.1	±0.010	50 75 100	Διάμετρο < 100 mm, ± 1 Διάμετρο ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Πίνακας με λωρίδες μαγγανίνης, Περιοχή διατομής ((mm2)

Διάμετρος Δάχος ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Διάμετρος Δάχος ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Τίποτα.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Τίποτα.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Σημείωση: Η πραγματική περιοχή της διατομής της ταινίας είναι το γινόμενο του πολλαπλασιασμού του πλάτους και του πάχους της. τον ακόλουθο συντελεστή: πλάτος < 10 mm, πολλαπλασιαζόμενο με 0.98; πλάτος ≥ 10 mm, πολλαπλασιασμένο με 0.94.

Μερικά βασικά χαρακτηριστικά του 6J12 περιλαμβάνουν:

- Δεν ξέρω.Σύνθεση και υλικό- Δεν ξέρω.:

- Δεν ξέρω.Σύνθεση νικελίου-χρωμίου- Δεν ξέρω.: Αποτελείται κυρίως από νικέλιο και χρώμιο.

- Δεν ξέρω.Μικρές πρόσθετες ύλες- Δεν ξέρω.Περιέχει μικρές ποσότητες άλλων στοιχείων για βελτιωμένες ιδιότητες.

- Δεν ξέρω.Μηχανικές ιδιότητες- Δεν ξέρω.:

- Δεν ξέρω.Υψηλή αντοχή- Δεν ξέρω.Δείχνει ισχυρή αντοχή σε εφελκυσμό και αντοχή στην απόδοση.

- Δεν ξέρω.Καλή ευκαμψία- Δεν ξέρω.: Εύκολα σχηματίζεται και διαμορφώνεται χωρίς κάταγμα.

- Δεν ξέρω.Αντίσταση στη διάβρωση- Δεν ξέρω.:

- Δεν ξέρω.Εξαιρετικό σε επιθετικά περιβάλλοντα- Δεν ξέρω.: Υψηλή αντοχή στη διάβρωση σε σκληρές συνθήκες.

- Δεν ξέρω.Θερμική σταθερότητα- Δεν ξέρω.:

- Δεν ξέρω.Σταθερή σε υψηλές θερμοκρασίες- Δεν ξέρω.: Διατηρεί ιδιότητες σε υψηλές θερμοκρασίες.

- Δεν ξέρω.Ηλεκτρική αγωγή- Δεν ξέρω.:

- Δεν ξέρω.Μέτρια επίπεδα- Δεν ξέρω.: Διαθέτει μέτρια ηλεκτρική αγωγιμότητα κατάλληλη για ειδικές εφαρμογές.

Εφαρμογές:

Αεροδιαστημική- Δεν ξέρω.:Χρησιμοποιείται σε εξαρτήματα αεροσκαφών και διαστημικών σκαφών.
- Δεν ξέρω.Χημική επεξεργασία- Δεν ξέρω.: Κατάλληλο για χρήση σε χημικές εγκαταστάσεις.
- Δεν ξέρω.Ηλεκτρική βιομηχανία- Δεν ξέρω.: Εφαρμόζεται σε ηλεκτρικούς συνδέσμους και αντίστοιχους.

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές 0

Ετικέττες:

Σύρμα αντοχής στη μαγγανίνη,

λεπτομέρειες για τα προϊόντα

προϊόντα

Κράμα Inconel

Κράμα Monel

σύρμα θερμοστοιχείου

Κράμα Hastelloy

Καθαρό μέταλλο νικελίου

Κράμα CuNi

Κράμα NiCr

Υψηλής θερμοκρασίας κράμα

Καλώδιο συγκόλλησης νικελίου

Κράμα ακρίβειας

Σύρμα από κράμα Ni-Fe PTC

Διάτρωμα από σύρμα από κράμα

Σύνθετο για επέκταση θερμοσύνθεσης

Νικελικό πλέγμα

Κράμα Incoloy

Απομονωμένο καλωδίου θέρμανσης

καλώδιο θέρμανσης

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές

MOQ:	5 κιλά
standard packaging:	Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.
Delivery period:	3 ημέρες
Μέθοδος πληρωμής:	T/T, D/P
Supply Capacity:	30 τόνοι ανά ημέρα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Κίνα

Μάρκα

Senphus

Πιστοποίηση

ISO9001

Αριθμό μοντέλου

6J12/6J12P/6J12X

Τοποθεσία προέλευσης:

Jiangsu, Κίνα

Τύπος:

Μαγγανίνη

Εφαρμογή:

Μέρη αντίστασης και αντίστοιχες μετατροπές σε όργανα ακριβείας

Χρώμα:

Κίτρινο μεταλλικό

Ονομασία προϊόντος:

6J12 Σύρμα μαγγανίνης

Αντίσταση όγκου (μΩ·m):

0.47±0.03

Θερμοκρασία εφαρμογής:

5~45

Συντελεστής αντίστασης θερμοκρασίας (β × 10-6 °C-1):

-0,7~0

Δυνατότητα θερμικού EMF για χαλκό:

Ποσότητα παραγγελίας min:

5 κιλά

Συσκευασία λεπτομέρειες:

Συσκευάζεται με αδιάβροχο χαρτί ή υφασματική σακούλα, σε παλέτες ή σε ξύλινη θήκη.

Χρόνος παράδοσης:

3 ημέρες

Όροι πληρωμής:

T/T, D/P

Δυνατότητα προσφοράς:

30 τόνοι ανά ημέρα

Επισημαίνω

6J12 Σύρμα αντίστασης ακριβείας

Σύρμα αντίστασης υψηλής αντοχής

Μηχανολογικές εφαρμογές Σύρμα αντίστασης ακριβείας

Περιγραφή προϊόντων

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές

Χημική σύνθεση

Ονομασία	Τύπος	Κύρια χημική σύνθεση σε %
Ονομασία	Τύπος	Κου	Μ	Νι	Ναι.
Μαγγανίνη	6J12	Ξεκουράσου.	11~13	2~3	/
F1 Μαγγανίνη	6J8	Ξεκουράσου.	8 έως 10	/	1 ~ 2
F2 Μαγγανίνη	6J13	Ξεκουράσου.	11~13	2 έως 5	/

Αντίσταση όγκου για καλώδια, φύλλα και κορδέλες

Ονομασία	Τύπος	Αντίσταση όγκου (μΩ·m)
Μαγγανίνη	6J12	0.47±0.03
F1 Μαγγανίνη	6J8	0.35±0.05
F2 Μαγγανίνη	6J13	0.44±0.04

Μέσος συντελεστής αντίστασης θερμοκρασίας του Constantan

Ονομασία		Θέρμανση εφαρμογής	Θέρμανση δοκιμής	Συντελεστής αντίστασης-θερμοκρασίας		Μέσος συντελεστής αντίστασης-θερμοκρασίας
				α × 10^-6°C^-1	β × 10^-6°C^-1	α×10-6 °C-1
Σύρμα μαγγανίου, φύλλο	Επίπεδο 1	5 ~ 45	10, 20, 40	-3~+5	-0,7~0	/
	Επίπεδο 2			-5~+10
	Επίπεδο 3			-10~+5
Φ1 Νήμα μαγγανίνης, φύλλο		10~80	10, 20, 40	-5~+10	-0,25~0	/
Φ2 Νήμα μαγγανίνης, φύλλο		10~80		0~+40	-0,7 έως 1	/

Ποσοστό επιμήκυνσης

Διά.	Ποσοστό επιμήκυνσης (Lo=200mm), %
0.05	6
> 0,05~0.10	8
> 0,10~0.50	12
> 0.50	15

Δυνατότητα θερμικού ηλεκτρομαγνητικού πεδίου για χαλκό

Ονομασία	Τύπος	Θερμοκρασία	Μέσος όρος θερμικού EMF για χαλκό
Μαγγανίνη	6J12	0~100	1
F1 Μαγγανίνη	6J8	0~100	2
F2 Μαγγανίνη	6J13	0~100	3
Σημείωση: Το ποσοστό θερμικού ηλεκτρομαγνητικού πεδίου για το χαλκό είναι απόλυτη τιμή

Καθαρό βάρος ανά τροχιά

Διάγραμμα (mm)	Καθαρό βάρος (g)	Διάγραμμα (mm)	Καθαρό βάρος (g)
0.02~0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03~0.04	15	> 0,63 ~ 0.75	700
> 0,04~0.06	30	> 0,75 ~ 1.18	1200
> 0,06~0.08	60	> 1,18 ~ 2.50	2000
> 0,08~0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Μαγγάνιο ((6J12) Τεχνικά δεδομένα συρμάτων

Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)	Διάολε.	Περιοχή διατομής (mm2)	Βάρος/μέτρο (g/m)	Αντίσταση/μέτρο σε θερμοκρασία 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Πίνακας δεδομένων για το σύρμα Constantan&Manganin

Διά.		Ονομαστική αξία τομής (mm)²)	Αντίσταση ανά μέτρο (Ω/m)
Διά.			6J12X		6J8X		6J13X		6J40X
Όνομα αξία (μμ)	Ανεκτικότητα		Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα	Ονομαστική τιμή (Ω/m)	Ανεκτικότητα
0.020	±0.002	0.000314	1496	±10%					1528	±10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Μέγεθος φύλλου

Δάχος ((mm)	Ανεκτικότητα	Διάμετρος	Ανεκτικότητα
0.1	±0.010	50 75 100	Διάμετρο < 100 mm, ± 1 Διάμετρο ≥ 100 mm, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Πίνακας με λωρίδες μαγγανίνης, Περιοχή διατομής ((mm2)

Διάμετρος Δάχος ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Διάμετρος Δάχος ((mm)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Τίποτα.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Τίποτα.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Σημείωση: Η πραγματική περιοχή της διατομής της ταινίας είναι το γινόμενο του πολλαπλασιασμού του πλάτους και του πάχους της. τον ακόλουθο συντελεστή: πλάτος < 10 mm, πολλαπλασιαζόμενο με 0.98; πλάτος ≥ 10 mm, πολλαπλασιασμένο με 0.94.

Μερικά βασικά χαρακτηριστικά του 6J12 περιλαμβάνουν:

- Δεν ξέρω.Σύνθεση και υλικό- Δεν ξέρω.:

- Δεν ξέρω.Σύνθεση νικελίου-χρωμίου- Δεν ξέρω.: Αποτελείται κυρίως από νικέλιο και χρώμιο.

- Δεν ξέρω.Μηχανικές ιδιότητες- Δεν ξέρω.:

- Δεν ξέρω.Υψηλή αντοχή- Δεν ξέρω.Δείχνει ισχυρή αντοχή σε εφελκυσμό και αντοχή στην απόδοση.

- Δεν ξέρω.Καλή ευκαμψία- Δεν ξέρω.: Εύκολα σχηματίζεται και διαμορφώνεται χωρίς κάταγμα.

- Δεν ξέρω.Αντίσταση στη διάβρωση- Δεν ξέρω.:

- Δεν ξέρω.Εξαιρετικό σε επιθετικά περιβάλλοντα- Δεν ξέρω.: Υψηλή αντοχή στη διάβρωση σε σκληρές συνθήκες.

- Δεν ξέρω.Θερμική σταθερότητα- Δεν ξέρω.:

- Δεν ξέρω.Σταθερή σε υψηλές θερμοκρασίες- Δεν ξέρω.: Διατηρεί ιδιότητες σε υψηλές θερμοκρασίες.

- Δεν ξέρω.Ηλεκτρική αγωγή- Δεν ξέρω.:

- Δεν ξέρω.Μέτρια επίπεδα- Δεν ξέρω.: Διαθέτει μέτρια ηλεκτρική αγωγιμότητα κατάλληλη για ειδικές εφαρμογές.

Εφαρμογές:

Αεροδιαστημική- Δεν ξέρω.:Χρησιμοποιείται σε εξαρτήματα αεροσκαφών και διαστημικών σκαφών.
- Δεν ξέρω.Χημική επεξεργασία- Δεν ξέρω.: Κατάλληλο για χρήση σε χημικές εγκαταστάσεις.
- Δεν ξέρω.Ηλεκτρική βιομηχανία- Δεν ξέρω.: Εφαρμόζεται σε ηλεκτρικούς συνδέσμους και αντίστοιχους.

6J12/6J12P/6J12X Σύρμα υψηλής αντοχής για μηχανικές εφαρμογές 0

Ετικέττες:
